Комплект автоматики для распашных ворот CAME FE40230 COMBO KIT (8K01MB-026) — обновлённый рычажный привод серии FERNI для тяжёлых ворот на широких столбах: створки весом до 800 кг и шириной до 4 метров, монтажное расстояние С до 380 мм. В отличие от предыдущего поколения F1000, привод FE40230 оснащён энкодером с реверсом при препятствии. Комплект включает два привода FE40230, расширенный блок управления ZA3P с режимом калитки, встраиваемый радиоприёмник AF43S, пульт TOP44RGR с динамическим кодом Rolling Code и фотоэлементы DIR10. Гарантия 3 года.
Вес: до 800 кг
Ширина: до 4 м
Интенсивность: 30%
Питание: 230 В
С до 380 мм
Энкодер + реверс
Блок ZA3P
Динамический код
Фото в комплекте
IP54
Гарантия: 3 года
Энкодер с реверсом при препятствии — главное отличие от F1000
F1000 не имеет энкодера: при заклинивании ворот двигатель продолжает работать вхолостую. FE40230 контролирует нагрузку в реальном времени — при обнаружении препятствия (снег, лёд, человек, предмет) привод мгновенно останавливается и включает реверс. Для ворот весом 600–800 кг это принципиально важно с точки зрения безопасности.
Блок управления ZA3P — режим калитки и расширенные функции
ZA3P — расширенный блок управления: режим частичного открытия одной створки (калитка), раздельная настройка скорости и паузы для каждой створки, расширенная диагностика. F1000 KIT поставляется с базовым ZF1N, который режима калитки не поддерживает. Для объектов, где жильцы проходят пешком чаще, чем въезжают, это функция на каждый день.
Пульт TOP44RGR с динамическим кодом — защита от перехвата сигнала
F1000 KIT в базе — пульт TOP44RBN со статическим кодом: сигнал можно записать и воспроизвести радиосканером. FE40230 KIT2 — пульт TOP44RGR с Rolling Code: каждое нажатие генерирует новый уникальный код. Для охраняемых объектов, коттеджных посёлков и жилых комплексов — только динамический код обеспечивает реальную защиту.
С до 380 мм — как у F1000, но с современной начинкой
По ключевому монтажному параметру FE40230 идентичен F1000: расстояние от оси петли до плоскости столба — до 380 мм. Это абсолютный максимум среди наружных приводов CAME. Привод встаёт на кирпичный или бетонный столб любой ширины. Специальная монтажная пластина обеспечивает установку без строительных работ.
FE40230 KIT2 против F1000 KIT — новое поколение FERNI
Оба комплекта — рычажный FERNI, 800 кг / 4 м, С до 380 мм, 230В, 30% интенсивность, IP54. Разница — только в поколении привода и комплектации управления:
F1000 KIT (8K01MB-027) — предыдущее поколение
✔ Рычажный, 800 кг / 4 м / С до 380 мм
✔ Фотоэлементы DIR10 в комплекте
✔ Поддержка складных ворот
✗ Нет энкодера — нет реверса при препятствии
✗ Блок ZF1N — нет режима калитки
✗ Пульт TOP44RBN — статический код
FE40230 KIT2 (8K01MB-026) — актуальное поколение
✔ Рычажный, 800 кг / 4 м / С до 380 мм
✔ Фотоэлементы DIR10 в комплекте
✔ Поддержка складных ворот
✔ Энкодер — реверс при препятствии
✔ Блок ZA3P — режим калитки
✔ Пульт TOP44RGR — динамический код
Вывод: если между F1000 KIT и FE40230 KIT2 нет разницы в цене, которая принципиальна для бюджета — выбирайте FE40230 KIT2: реверс при препятствии, режим калитки и защищённый пульт — это реальные улучшения, а не маркетинг. F1000 KIT актуален только как более доступная альтернатива при ограниченном бюджете.

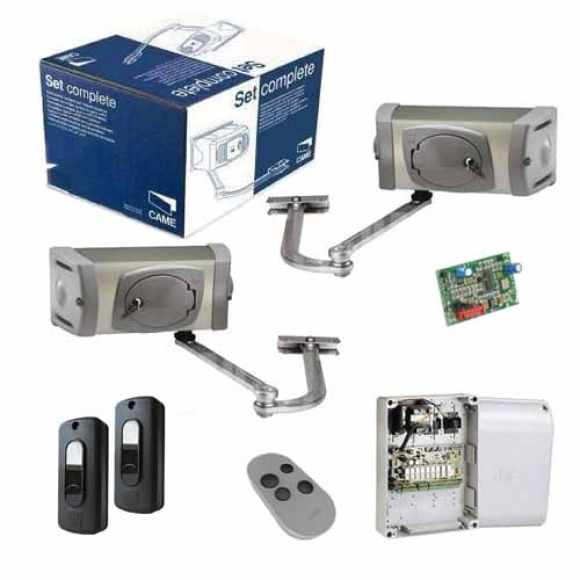

Состав комплекта CAME FE40230 COMBO KIT2 (8K01MB-026)
| Позиция | Описание | Кол-во |
|---|---|---|
| CAME FE40230 | Рычажный самоблокирующийся привод 230В с энкодером. Шарнирный стальной рычаг. С до 380 мм. IP54. Реверс при препятствии. Специальная монтажная пластина. | 2 шт. |
| CAME ZA3P | Блок управления с расширенными функциями: режим калитки, раздельная настройка створок, расширенная диагностика, управление замком. | 1 шт. |
| CAME 001AF43S | Встраиваемый радиоприёмник 433,92 МГц, монтируется в блок ZA3P | 1 шт. |
| CAME TOP44RGR | 4-канальный пульт с динамическим кодом Rolling Code, 433,92 МГц — защита от перехвата сигнала | 1 шт. |
| CAME 001DIR10 | Накладные фотоэлементы безопасности, дальность 10 м, питание 12/24В | 1 пара |
| Монтажный набор | Специальная монтажная пластина для любой поверхности столба, шарнирные рычаги, болты, гайки, ключи разблокировки, инструкция. | компл. |
Подробное сравнение: FE40230 KIT2 и F1000 KIT — параметр за параметром
| Параметр | FE40230 KIT2 (8K01MB-026) |
F1000 KIT (8K01MB-027) |
|---|---|---|
| Поколение серии | Актуальное (FE40230) | Предыдущее (F1000) |
| Макс. вес | 800 кг | 800 кг |
| Макс. ширина | 4 м | 4 м |
| Монт. расстояние С | 380 мм | 380 мм |
| Интенсивность | 30% | 30% |
| Питание | 230 В | 230 В |
| Энкодер | есть | нет |
| Реверс при препятствии | есть | нет |
| Блок управления | ZA3P (расширенный) | ZF1N (базовый) |
| Режим калитки | есть (ZA3P) | нет (ZF1N) |
| Пульт в комплекте | TOP44RGR (дин. код) | TOP44RBN (стат. код) |
| Фотоэлементы | DIR10 в комплекте | DIR10 в комплекте |
| Усилие | 320 Н | до 180 Нм |
| Время открытия 90° | 18 сек | ~18–20 сек |
| Складные ворота | поддерживает | поддерживает |
| Защита корпуса | IP54 | IP54 |
Технические характеристики привода CAME FE40230
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, самоблокирующийся, с энкодером, шарнирный стальной рычаг |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 800 кг |
| Максимальная ширина | 4 м |
| Монт. расстояние С (max) | 380 мм |
| Интенсивность | 30% |
| Усилие | 320 Н |
| Время открытия 90° | 18 сек |
| Угол открывания | до 120° |
| Энкодер | Есть — контроль нагрузки, реверс при препятствии |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Корпус | Металл (алюминий + сталь) |
| Рычаг | Шарнирный, стальной, регулируемая длина |
| Монтажная пластина | Специальная — для установки на любую поверхность столба |
| Разблокировка | Встроенная с ключом / внешняя H3000 (опция) |
| Дополнительно | Поддержка складных ворот-«книжки» / «гармошки» |
Реальная эксплуатация: три конкретных преимущества над F1000 KIT
Энкодер с реверсом — почему важно на тяжёлых воротах: ворота весом 600–800 кг при заклинивании (примёрзшая петля, попавший под рычаг предмет) с F1000 будут давить дальше — двигатель перегреется или что-то сломается. FE40230 сразу останавливается и разворачивается. Для ворот такого веса без реверса — это постоянный риск.
Режим калитки (ZA3P): открытие только одной створки по отдельной команде пульта или кнопки. На практике: хозяин вышел пешком — одна створка открылась, вторая стоит. Без этой функции при каждом выходе пешком открываются обе тяжёлые створки — лишний цикл на каждый привод, лишний износ.
Динамический код (TOP44RGR): принципиально важно для коттеджных посёлков и объектов, где у ворот несколько пользователей. Статический код F1000 KIT один раз записывается — и чужой брелок открывает ваши ворота. Rolling Code генерирует новый код каждый раз — запись невозможна.
По сервису: FE40230 — более новая модель, запчастей чуть меньше в наличии, чем на F1000. Зато актуальное поколение, CAME активно поддерживает линейку.
Зимой: IP54, работает до -20...-25°C. Энкодер в мороз — дополнительная ценность: при примёрзшем рычаге нагрузка резко растёт, FE40230 это сразу фиксирует и останавливается. Смазка рычага и шарниров раз в сезон обязательна.
Режим калитки (ZA3P): открытие только одной створки по отдельной команде пульта или кнопки. На практике: хозяин вышел пешком — одна створка открылась, вторая стоит. Без этой функции при каждом выходе пешком открываются обе тяжёлые створки — лишний цикл на каждый привод, лишний износ.
Динамический код (TOP44RGR): принципиально важно для коттеджных посёлков и объектов, где у ворот несколько пользователей. Статический код F1000 KIT один раз записывается — и чужой брелок открывает ваши ворота. Rolling Code генерирует новый код каждый раз — запись невозможна.
По сервису: FE40230 — более новая модель, запчастей чуть меньше в наличии, чем на F1000. Зато актуальное поколение, CAME активно поддерживает линейку.
Зимой: IP54, работает до -20...-25°C. Энкодер в мороз — дополнительная ценность: при примёрзшем рычаге нагрузка резко растёт, FE40230 это сразу фиксирует и останавливается. Смазка рычага и шарниров раз в сезон обязательна.
В комплект не входят — при необходимости заказываются отдельно:
— Сигнальная лампа KLED (001KLED, 230В) — световая индикация движения ворот
— Антенна (CAME TOP-A433N) — для увеличения дальности радиосигнала
— Дополнительные пульты TOP44RGR — для всех пользователей объекта
— Внешняя разблокировка H3000 — дистанционное ручное открытие (опция)
Когда рассмотреть другую модель
Нужно то же самое, но дешевле — без режима калитки и без динамического кода?
F1000 KIT — то же С до 380 мм, та же нагрузка, базовый блок ZF1N, статический пульт TOP44RBN. Без реверса при препятствии.
CAME F1000 COMBO KIT (8K01MB-027) — предыдущее поколение FERNI → Нужна 100% интенсивность или столбы не шире 120 мм? AXO 4 — 24В, 100% интенсивность, токовая защита ESM, замедление, резервное питание. Линейный привод, С до 120 мм.
CAME AXO 4 (арт. 1563) — линейный 24В, 100%, С до 120 мм → Ворота лёгкие — до 300 кг, 2,3 м, но столбы широкие? FAST 70 KIT — рычажный привод для лёгких ворот, С до 200 мм, встроенный блок управления. Версия KLED дополнительно включает сигнальную лампу.
CAME FAST 70 KIT — до 300 кг, до 2,3 м, рычажный → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
CAME F1000 COMBO KIT (8K01MB-027) — предыдущее поколение FERNI → Нужна 100% интенсивность или столбы не шире 120 мм? AXO 4 — 24В, 100% интенсивность, токовая защита ESM, замедление, резервное питание. Линейный привод, С до 120 мм.
CAME AXO 4 (арт. 1563) — линейный 24В, 100%, С до 120 мм → Ворота лёгкие — до 300 кг, 2,3 м, но столбы широкие? FAST 70 KIT — рычажный привод для лёгких ворот, С до 200 мм, встроенный блок управления. Версия KLED дополнительно включает сигнальную лампу.
CAME FAST 70 KIT — до 300 кг, до 2,3 м, рычажный → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME FE40230 COMBO KIT2 (8K01MB-026)
- Актуальное поколение серии FERNI: обновлённый привод FE40230 с энкодером и реверсом при препятствии — то, чего не было в F1000.
- Монтажное расстояние С до 380 мм — максимум среди наружных приводов CAME: встаёт на любые кирпичные и бетонные столбы без переделки конструкции.
- Реверс при препятствии — автоматическая защита людей, животных и имущества при заклинивании ворот весом до 800 кг.
- Блок ZA3P с режимом калитки — открытие одной створки по отдельной команде: меньше износ, удобнее для пешеходного прохода.
- Пульт TOP44RGR с динамическим кодом Rolling Code — перехватить сигнал невозможно. Актуально для коттеджных посёлков и охраняемых объектов.
- Фотоэлементы DIR10 в базовой комплектации — безопасность с первого дня без доплат.
- Рычажный механизм — плавный равномерный ход, характер движения мягче, чем у линейных ATI 230В.
- Поддержка складных ворот-«книжки» / «гармошки» — уникальная возможность для наружного привода CAME.
- Специальная монтажная пластина — установка на кирпич, бетон, металл, камень без строительных работ.
- Официальные поставки CAME (Италия), гарантия 3 года, широкая сервисная сеть по всей России.
